使用孔板流量計應當注意的問題以及誤差表
一 、引言:
孔板流量計(標準孔板節流裝置和閥式孔板節流裝置)是目前使用廣泛的一種流量計 ,在我國的工業計量和天然氣計量中占有相當大的比例, 因此選好孔板流量計就成了計量人員研究的主要課題之一。眾所周知, 影響孔板流量計準確計量的因素較多,僅對孔板節流裝置而言, 孔板上下游端面粗糙度、孔板平整度 、孔板開口直角入口邊緣尖銳度 、直徑比(β)、孔板下游邊緣粗糙度、取壓口開孔尺寸等都將影響流量計量, 特別是直徑比對流量計量準確度的影響往往被設計和使用人員忽視, 片面認為直徑比只要滿足相關標準(如 GB T2624 —93)要求就可以了;我們調查了現場的使用情況,發現很多孔板的開孔尺寸在設計時都選得比較大(β 在 0 .6 ～ 0 .75 之間)。本文就天然氣流量計量中直徑比對流量測量不確定度的影響進行分析討論 。
二、孔板流量計測量系統的典型組成:

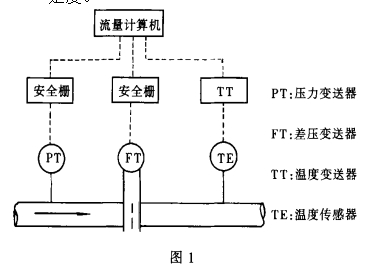

孔板流量計系統組成根據不同的使用場合和計量要求,其系統配置差別較大 ,用于天然氣流量測量的孔板流量計系統典型組成如圖 1 所示 。節流裝置通常選用閥式結構, 天然氣流體經溫度 、壓力補償換算為標準狀態下的體積流量 , 由于該系統組成部件(儀表)較多,因此影響計量的因素較多 ,在估算不確定度時都應分別考慮 。
三、流量測量不確定度分析:
有測量就有不確定度因素存在, 天然氣流量測量也是如此,它的測量不確定度主要來自三個方面流量計算方程描述流動真實性的不確定因素;被測介質實際物理性質的不確定因素 ;測量中主要設備(如孔板流量計安裝及直徑比等)的不確定因素。SY T 6143 標準《天然氣流量的標準孔板計量方法》中給出的估算天然氣體積流量測量不確定度公式為:
| δQn | C 2 | δε | 2 | ||||||||||||||||||||||||||
| = | δ | + | + | ||||||||||||||||||||||||||
| Qn | C | ε | |||||||||||||||||||||||||||
| 2 β4 | 2 | δD | 2 | ||||||||||||||||||||||||||
| 1 -β4 | D | + | |||||||||||||||||||||||||||
| 2 | 2 | δd | 2 + | ||||||||||||||||||||||||||
| 4 | |||||||||||||||||||||||||||||
| 1 -β | d | δZ1 | δT | ||||||||||||||||||||||||||
| 1 | δGr | 2 | 1 | 2 | 1 | 2 | |||||||||||||||||||||||
| + | + | + | |||||||||||||||||||||||||||
| 4 | Gr | 4 | Z1 | 4 | T | ||||||||||||||||||||||||
| 1 | δp 1 | 2 | 1 | p | 2 | 0 .5 | |||||||||||||||||||||||
| p1 | + | δΔp | |||||||||||||||||||||||||||
| 4 | 4 | ||||||||||||||||||||||||||||
| δC | |||||||||||||||||||||||||||||
| 式中 : | 為流出系數不確定度 ,其值:當 β ≤0 .6 時, | ||||||||||||||||||||||||||||
| C | |||||||||||||||||||||||||||||
| 為±0 .6%時 ,當 β>0 .6,為±β%; | |||||||||||||||||||||||||||||
| δε為可膨脹性系數不確定度, 其值為 ±4 | |||||||||||||||||||||||||||||
| ε | |||||||||||||||||||||||||||||
| p | %(Δp 、p1 應為相同單位); | ||||||||||||||||||||||||||||
| p1 | |||||||||||||||||||||||||||||
| δD | 為測量管內徑的不確定度 , 其值為 ± | ||||||||||||||||||||||||||||
| D | |||||||||||||||||||||||||||||
| 0.4 %; | |||||||||||||||||||||||||||||
| δd | |||||||||||||||||||||||||||||
| 為孔板開孔直徑的不確定度, 其值為 ± | |||||||||||||||||||||||||||||
| d | |||||||||||||||||||||||||||||
| 0.07 %; | |||||||||||||||||||||||||||||
| δΔp | 為差壓測量的不確定度; | ||||||||||||||||||||||||||||
| p | |||||||||||||||||||||||||||||
| δGr | 為天然氣相對密度測量的不確定度, 取值 | ||||||||||||||||||||||||||||
| Gr |
±0 .5%; δZZ11 為天然氣壓縮因子測量的不確定度 , 取值
±0 .5%;
δTT 為天然氣流動熱力學溫度測量的不確定度。

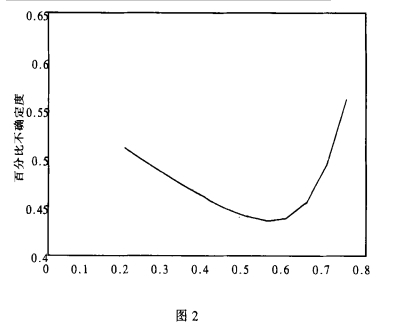

由上式可見 ,當其他參數不變的情況下, 直徑比 β 的變化對測量不確定度影響是很大的 , 在現場使用中 ,為了清洗更換孔板方便 ,普遍使用閥式孔板節流裝置,而為了擴大孔板流量計的量程比,使用者常常根據輸氣量的變化更換不同開孔直徑的孔板來滿足其要求 ,在這種情況下 ,孔板開孔直徑就成了影響測量準確度的主要可變因素。關于直徑比對流出系數的影響和對經驗流出系數的影響國外已有相關研究,對雷諾數為無窮大時經驗流出系數的不確定度是隨 β 變化而變化的 ,圖 2 表征了 β 與流出系數不確定度的關系, 由圖可見 , β 值在 0 .55 時,不確定度***小 , β從0 .65變化到0 .75時 , 不確定度幾乎成直
線上升。

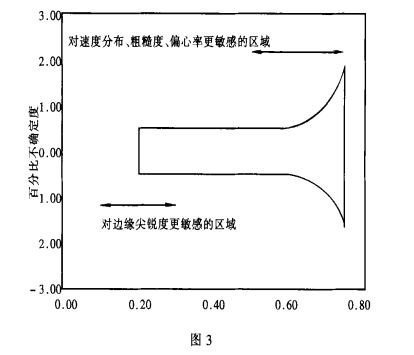

直徑比與流量測量綜合不確定度的關系如圖 3 所示 ,從圖中見 , β >0 .6 時, 隨著 β 的增大 ,不確定度迅速增大, 當直徑比 β 為 0 .75 時 ,不確定度可達±1 .8%左右 。這個值是相當大的 。
| 日期 | 供方計量(m3 d) | 用方計量(m3 d) | 差值 | 相對誤差% | 備注 | |||
| 3 | 月 3 日 | 3928235 | 3924430 | 0 | .3805 | 0 .1 | 孔板內徑套 160mm , | |
| 3 | 月 4 日 | 3950200 | 3946520 | 0 | .3680 | 0 | .09 | 第二套 140mm |
| 3 | 月 5 日 | 3954444 | 3947061 | 0 | .7383 | 0 | .19 | |
| 3 | 月 6 日 | 3985634 | 3987733 | -0.2099 | -0.05 | |||
| 3 | 月 7 日 | 4049750 | 4042868 | 0 | .6882 | 0 | .17 | |
| 3 | 月 8 日 | 3973333 | 3980374 | -0.7041 | -0.18 | |||
| 3 | 月 9 日 | 3958520 | 3948992 | 0 | .9528 | 0 | .24 | |
| 3 | 月 10 日 | 3290247 | 3293882 | -0.3635 | -0.11 | |||
| 3 | 月 11 日 | 3597522 | 3604308 | -0.6786 | -0.19 | |||
| 3 | 月 12 日 | 3602560 | 3608187 | -0.5627 | -0.16 | |||
| 3 | 月 13 日 | 3579791 | 3583684 | -0.3893 | -0.11 | |||
| 3 | 月 14 日 | 3307098 | 3309837 | -0.2739 | -0.08 | |||
| 3 | 月 15 日 | 3089036 | 3069433 | 1.9603 | 0.63 | |||
| 3 | 月 16 日 | 3107981 | 3072597 | 3.5384 | 1.14 | 14 時換孔板 | ||
| 3 | 月 17 日 | 3372139 | 3320315 | 5.1824 | 1.54 | 內徑 180mm | ||
| 3 | 月 18 日 | 3414085 | 3356496 | 5.7589 | 1.69 | |||
| 3 | 月 19 日 | 3850672 | 3797379 | 5.3293 | 1.38 | |||
| 3 | 月 20 日 | 3906666 | 3842252 | 6.4414 | 1.65 | |||
| 3 | 月 21 日 | 3664016 | 3607774 | 5.6242 | 1.53 | |||
| 3 | 月 22 日 | 3837958 | 3800760 | 3.7198 | 0.97 | 9 時換孔板 | ||
| 3 | 月 23 日 | 3761932 | 3739220 | 2.2712 | 0 .6 | 150mm , 160mm | ||
| 3 | 月 24 日 | 3689273 | 3670312 | 1.8961 | 0.51 | |||
| 3 | 月 25 日 | 3837094 | 3818110 | 1.8984 | 0.49 | |||
| 3 | 月 26 日 | 3267492 | 3251652 | 1.5840 | 0.48 | |||
| 3 | 月 27 日 | 3151621 | 3143860 | 0.7761 | 0.25 | |||
| 3 | 月 28 日 | 3029424 | 3025083 | 0.4341 | 0.14 | |||
| 3 | 月 29 日 | 3320634 | 3313877 | 0.6757 | 0.20 | |||
五、結論：
由上述分析可知 , 直徑比超過 0 .6 對流量計量的影響是很大的 ,因此 ,在選用孔板流量計時 , 直徑比也是必須考慮的因素之一 , 不能僅按標準規定的直徑比在 0 .2～ 0 .75 都認為是理想值 ,除特殊情況外,建議直徑比選擇在對流量測量不確定度影響較小的區域 ,避開對邊緣尖銳度、速度分布、粗糙度等***敏感的區域 ,降低孔板流量計的計量誤差 ,提高計量準確度。
