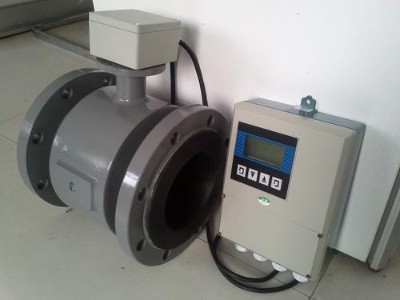

江蘇華云儀表有限公司是對于電磁流量計非常重視的公司，石油化工、冶金、食品飲料、制藥、造紙、染料等領域。電磁流量計通常用于測量各種混濁和懸浮液體介質（水煤漿、泥漿污水、水泥混凝土漿、紙漿、金屬流體等）的流量。）。電磁流量計信號電纜主要用于將電磁流量計的實際測量結果信號傳輸到顯示系統。隨著電磁流量計測量系統中電路的日益復雜和信號傳輸要求的逐步提高，傳統的電磁流量計信號電纜的性能已經不能滿足使用要求。為此，我公司開發了一種新型的低噪聲電流量計信號電纜。下面小編告訴大家與電磁流量計配套的低噪聲信號電纜結構！

  1傳統電纜的性能現狀根據調查，傳統電磁流量計中使用的信號電纜的性能主要有以下缺點和不足：a  .電纜容易受到電磁干擾，導致傳輸信號不穩定。現有的電磁流量計主要由流量傳感器、轉換顯示器和勵磁電源三部分組成，其中勵磁電源和流量傳感器一般組裝在一起，這樣傳輸信號的信號電纜必然會受到勵磁電纜電磁場的干擾，影響傳輸信號的穩定性。針對這種情況，雖然電磁流量計工程的安裝和應用中明確規定信號電纜和勵磁電纜必須嚴格分開（即不能同管敷設，不能平行敷設，也不能絞在一起敷設），要通過管道分開敷設，進行有效的電磁隔離，但安裝和敷設成本高，使用不方便。

  b  .電纜內部會產生較大的噪聲，導致信號的分辨率和精度較低。在實際應用中，傳統電磁流量計中使用的信號電纜容易因振動、沖擊、彎曲和外部溫度變化而產生內耗和噪聲。當噪聲與信號一起輸出時，會影響傳輸信號的分辨率和精度。這種影響在電磁流量計用于粘性甚至難以流動的固液兩相流介質（如煤焦油、渣油、食品漿、紙漿、乳膠、混合膠等）和脈動流介質等各種流體的微*測量時更加突出，會造成測量誤差大、測量不準確。

  2.新型電纜性能改進設計針對傳統電磁流量計信號電纜易受電磁干擾、內部產生較大噪聲的性能缺陷，首先根據電磁流量計信號電纜的特點及其工作環境的要求，設計各種結構方案，然后綜合考慮抗電磁干擾水平、內部噪聲水平、工藝實現難度、制造成本等因素，反復篩選相關設計方案。*最后，確定了新型低噪聲電磁流量計信號電纜的結構。

  新電纜的結構如圖所示。導體是一根退火的鍍錫軟銅線，以提高導體的導電性和耐腐蝕性。一條薄的F4（聚四氟乙烯）半導體膠帶纏繞在導體上，這有利于降低導體和絕緣體之間的摩擦帶電噪聲。絕緣采用材料相對純凈、介電常數小、有一定彈性的聚丙烯絕緣等級材料，采用擠壓的方式減小絕緣層與導體之間的間隙。使用雙絞線作為信號傳輸線，由于兩條傳輸線上的感應電壓接近相等，減小了電壓差，提高了信號傳輸的穩定性，雙絞線組由兩個不同顏色的絕緣芯組成，相鄰對的絞距不應超過100mm。雙絞線分為屏蔽組（即雙絞線單獨屏蔽，每根雙絞線包裹兩層聚酯帶，一層厚度為0。04mm鋁塑復合帶包裹有7 0內置。26 mm鍍錫銅絞線作為引流線）有利于抑制和隔離不同雙絞線之間的信號串擾。扭絞屏蔽組同心扭絞成電纜，扭絞屏蔽組之間填充不吸濕材料，保證纜芯的圓度。纜芯外包裹兩層聚酯膠帶，然后用鋁塑復合帶包裹纜芯，內置鍍錫銅線作為引流線，提高電纜的電磁屏蔽能力。隔離層（隔離護套）擠壓在總屏蔽層外，隔離層由絕緣級低密度聚乙烯制成。隔離層外采用鎧裝層，鎧裝材料為高磁導率合金鋼帶，是一種強磁性材料，可以將大部分外部磁通量限制在鎧裝層外表面（只有一小部分可以進入屏蔽空間）；鎧裝時，高磁導率合金鋼帶縱向焊接，保證形成連續的圓柱形管；鎧裝層可以提高電纜的抗電磁干擾水平，加強電纜，降低電纜振動產生的電動勢。外護套用藍色軟質PVC（聚氯乙烯）電纜料擠壓而成，實現電纜保護。

  新型低噪聲電磁流量計用信號電纜通過開發新結構、選擇新材料，具有很高的抗電磁干擾能力和優良的低噪聲性能，能夠實現高分辨率、高精度、穩定的信號傳輸；

  a  .采用絞合絕緣線芯綜合設計、絞合鋁箔分屏蔽、引流線布置、鋁箔全屏蔽、全封閉鋼合金鎧裝屏蔽等。有效屏蔽和隔離內外電場和磁場，抑制內部串擾，降低信號傳輸的波動，大大提高電纜的抗電磁干擾水平，提高電纜信號傳輸的準確性和可靠性。在實際工程安裝中，電纜不需要通過金屬管敷設，可以降低工程成本。

  b  .在導體外使用鍍錫導體和F4半導體膠帶有利于降低導體與絕緣體之間的摩擦起電噪聲。同時，電纜的整體設計結構緊湊，尤其是鋼合金鎧裝層的設計，使得電纜內部的相對滑動更少，一定程度上降低了電纜內部的摩擦起電噪聲，從而將原始噪聲降低了2 ~ 3個數量級，大大提高了傳輸信號的分辨率和精度，減小了電磁流量計的計量誤差，大大提高了電磁流量計的計量精度。

  3.總結了我公司設計的新型低噪聲電磁流量計信號電纜，解決了傳統電磁流量計信號電纜抗電磁干擾能力差、內部噪聲大的缺點，擴大了電磁流量計信號電纜的選擇性，帶來了顯著的社會效益。新型低噪聲電磁流量計信號電纜的設計充分考慮了工藝的可行性、功能的實現和成本的有效控制等因素。
