超聲波流量計傳感器的主要參數有哪些?超聲波流量計是怎么組成的?

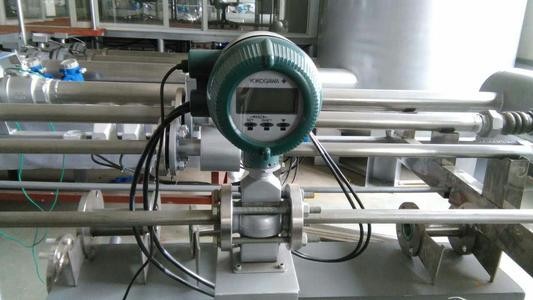

  超聲波流量計傳感器主要由壓電元件(壓電陶瓷片)、背襯材料(吸收塊)、保護膜和外殼組成。影響超聲波流量計傳感器性能的主要參數有：

  (1)中心頻率指?jìng)鞲衅麟妼?dǎo)值最大時的工作頻率。

  (2)壓電常數是與傳感器的聲電轉換效率和輸出靈敏度相關的參數。

  (3)彈性系數決定了傳感器的固有頻率和動態特性。

  (4)絕緣電阻。壓電材料的大絕緣電阻有助于減少電荷泄漏，從而改善壓電傳感器的低頻特性。

  1.圓盤聲源的聲場分析：圓盤聲源是指平面圓形振蕩器。當它沿著平面的法線方向振動時，其表面上每個點的振幅和相位是相同的，從而產生活塞波。

  2.沿聲束軸的聲壓分布當波源晶片的直徑d大于波長時，輻射器可視為由許多小小波源組成的平面波源。小波源以相同的相位和振幅振動，每一個都發射具有球形波前的小波，每一個都發射具有相同頻率的連續正弦波。根據理論計算，可以得到晶片盤軸線上Q點的聲壓。聲源上的每一個小區域都可以看作一個點源，總聲壓是由Q點上所有點源輻射的聲波的聲壓疊加得到的。根據疊加原理，聲束中軸線上任何一點的聲壓等于聲源到達該點的每一點的輻射聲壓的疊加。由于聲源到達該點的每個點的聲音路徑不同，在疊加過程中存在相位差，因此在整個聲束軸上存在最大聲壓和最小聲壓的波動。根據相關理論公式，可以得出當D，當x0D2/4在近場時。

  其中：x0——從聲軸上最近的聲壓最大點到聲源的距離，m;d波源晶片直徑，m;—聲波的波長，m。
