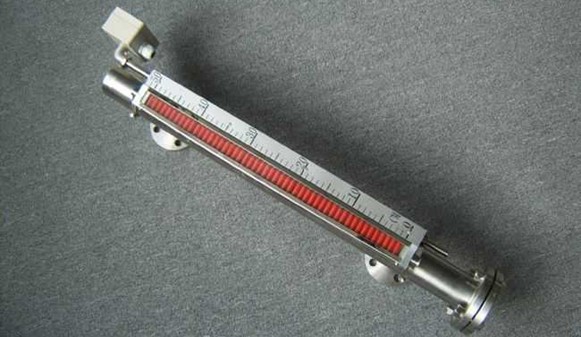

氣體渦輪流量計流量計國內外學習先進的技術優化設計，合成氣理論力學，流體力學，電磁和自行開發的新一代高精度，高可靠性，精密測量儀器，具有優良的低壓力和耐壓性，以及各種低靈敏度的信號輸出到流動擾動，*用于氣體計量和天然氣，煤氣，液化石油氣等。渦街流量計它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。電磁流量計該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。渦輪流量計根據具體不同的工作環境，生產出了適應各種環境以及各種材料的液位計，其中包括：液壓機液位計 、防腐型磁性翻板液位計 、保溫夾套翻板液位計、高溫高壓磁翻柱液位 、頂裝式磁性浮子液位計 、玻璃板液位計、防霜液位計、玻璃管式液位計、彩色石英管液位計、系列磁翻柱(板)液位計等更多類型產品。

二、產品特點：

抗雜質控制能力強,切向式葉輪在轉動時可隨時可以釋放工作流體中懸浮以及雜物,使其不纏繞在切向式葉輪的葉片上

抗電磁干擾和抗振能力強;

傳感器和顯示儀表的結構及原理都具有非常需要簡單、直觀，用戶進行特別容易理解掌握其使用和維修信息技術；

葉輪和軸承更換后，儀表系數不變；

流量范圍寬，下限流速低;

流量計的測量誤差小套流體的總量;

幾乎無壓力巨大損失，節省學習動力電耗；

傳感器可以安裝在露天，整個傳感器可以長時間浸泡在水中

一截流閥傳感器的安裝和拆卸時不被關閉;

水平，豎直，傾斜的管道系統均可通過使用；

低成本的購買，安裝和維修流量計組。

三、產品技術參數：

1．基本參數：表1

儀表口徑及連接方式

法蘭連接25,40,50,80,100,150,200,250

25、40可采用通過螺紋進行連接

精度等級

1.5%R、1%R

量程比

1:10；1:20；1:30

儀表材質

表體：304不銹鋼；葉輪：防腐ABS或優質選擇鋁合金；轉換器：鑄鋁

被測介質溫度（℃）

-30℃～+80℃

環境條件

中溫：-30℃~80℃，相對濕度5%~90%，大氣壓86~106千帕

輸出信號

三線制脈沖頻率信號，低電平0.8 v，高電平8 v

供電電源

+ 12VDC，24VDC +（可選）

信號傳輸線

STVPV30.3

傳輸距離

1000m

信號線接口

內螺紋M201.5

防爆等級

ExdIIBT6

防護等級

IP65

2.測量研究范圍及工作環境壓力：表2（注：表2所示測量范圍均為分析工作狀態下流量管理范圍）

型號規格

公稱通徑（mm）

流量范圍（m3/h）

始動流量（m3/h）

工作壓力（MPa）

安裝形式

LWQ-25A

25（1）

0.7-7

0.6

4.0

法蘭（螺紋）

LWQ-25B

1.5-15

1.0

4.0

LWQ-25C

3-30

2.0

4.0

LWQ-40A

40（1.5）

4-40

2.5

4.0

法蘭（螺紋）

LWQ-40B

8-80

3

4.0

LWQ-50A

50（2）

10-100

3.5

4.0

法蘭

LWQ-50B

15-150

4

4.0

法蘭

LWQ-80

80（3）

15-300

4

1.6

法蘭

LWQ-100

100（4）

20-400

5

1.
