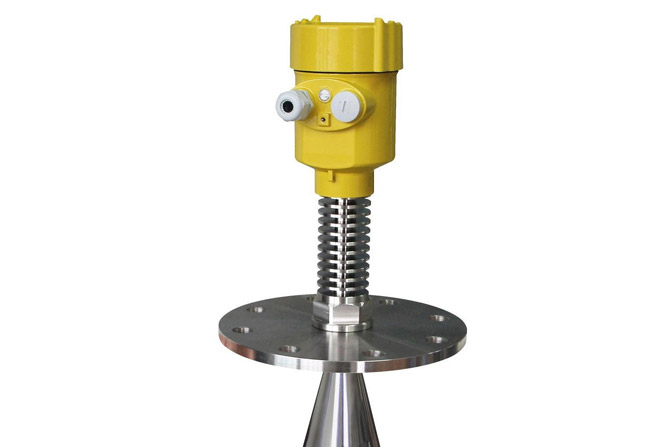

雷達料位計以非接觸式的測量方式，已有逐步取代重錘式料位計等接觸式物位測量技術的趨勢今天華云儀表為大家介紹雷達物位計優勢是什么？





一、雷達物位計優勢



因不與被測介質接觸，雷達料位計幾乎免維護、無破損、掛料等現象，無配件更換問題、壽命長，且安裝簡單、標定簡單，也不受料倉內氣體成分、粉塵、溫度變化等的影響。



采用微波脈沖的測量方式，天線系統發射很低的微波脈沖，可以確保在很短的時間里實現精確的測量?？捎糜谝后w和顆粒料的連續測量工作。



雷達物位計的優點是什么？具體有以下幾點：



第一、雷達物位計在實際測量的過程中不會受介質的影響。



第二、測量的范圍比較廣，而且可在真空中進行工作。



第三、雷達物位計測量成果按照數字信號輸出，供電和輸出等工作一次完成。



第四、抗干擾性能強，在測量的過程中不會受介質的溫度及密度的影響。



第五、雷達物位計對人體和環境無任何傷害，主要體現在微波脈沖的測量方式，采用工業頻率波段范圍內工作的方法。



二、幾種常見雷達物位計的原理



1、導波雷達物位計



導波雷達發出高頻微波脈沖沿著探測組件（鋼索或者鋼管）傳播，當遇到被測介質時，由于介電常數突變，引起發射，一部分脈沖能量被反射回來。發射脈沖與反射回來的脈沖的時間間隔與被測介質的距離成正比。通過雷達物位計記錄的發射脈沖與接收脈沖的時間，可以推算出實際的物位值。



2、脈沖雷達物位計



脈沖雷達物位計通過發射微波脈沖，脈沖以光速（在空氣中）傳播，在碰到被測介質表面（介電常數必須大于傳播介質的介電常數）后，部分微波被反射回來（反射量取決于料面平整度/介電常數大?。?，被同一天線接收，介質的反射量（率）越大，信號就越強，越好測量；反射量（率）越小，信號就越弱，越容易受干擾。通過準確的識別發射脈沖與接收脈沖的時間間隔△t，可以進一步計算出天線到達被測介質表面的距離D。



3、調頻連續波雷達物位計



FMCW雷達用24GHZ作為測量基頻（載頻），2GHZ為調節頻寬,整個掃描時間為7ms，完成一次線性掃描，信號發射后，經過一定的時間延遲后，接收到回波信號。在線性掃頻中產生的時間差，與液位距離呈正比例，由于有許多反射波，將所有的回波時間進行快速傅立葉（FFT）變換，將時間信號轉換成有一定能量的頻譜，比較高和比較陡的視頻譜信號為有用信號。



三、雷達物位計和超聲波物位計哪個好



各有各的優勢，可以從現場的使用工況來判定使用哪一個好。



雷達物位計工作方式：向被測目標發射微波，由目標反射的回波返回被接收，與發射波進行比較，確定目標存在并計算出到目標的距離。



超聲波物位計原理：物位測量過程中，超聲波信號由超聲波探頭發出，經液體或固體物料表面反射后折回，由同一個探頭接收，測量超聲波的整個運行時間 ，從而實現物位的測量。



從兩種的工作原理上來看，都比較類似，區別在于兩者的盲區各自多少，需要測量的精度是多少。
