流量計安裝什么地方？正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤輕者影響測量精度,重者會影響傳感器的使用壽命,甚至損壞流量計。





正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤輕者影響測量精度,重者會影響傳感器的使用壽命,甚至損壞流量計。



一、電磁流量計



1.我們在選擇直管段的，不管管徑大小多大，必須要確保前十后五的       直管段要求，那么在使用之后才能確保電磁流量計的精度要求。



2.就安裝的環境要求，盡量避開太陽的直射，因為夏天氣溫比較高，  勵磁線圈容易絕緣體的破壞。



3.安裝的位置應該遠離電機，防止有干擾信號，出現表頭波動很大；



4.安裝位置也很重要，我給大家看張圖更加明確一些：



5.一定要保證液體的滿管狀態，有些客戶說了，怎么測量不準啊？怎么數值偏差很大啊，你看看你自己管道是不是滿管，是不是里面有空氣。



6.盡量遠離有氨氣、酸霧腐蝕性空氣的場所。如果現場環境條件不能滿足，用戶在定貨時可以提出，本公司將設法給予解決。



7.接電要注意電流的穩定性，還有24V直流電和220V交流電的區分，電池供電就不用考慮了，也不會帶輸出。



二、超聲波流量計



超聲波流量計也是比較常見的流量計，它的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭固定在管道上即可。



安裝步驟



1.確定兩探頭距離，按要求確定好直管段的基本位置后，在水平(或垂直)管道的兩側，在水平±45°以內確定其中一個探頭位置，并進行局部的打磨拋光，大約為(L)+200mm圓周表面內做到無銹蝕、無麻點。用皮尺緊貼管壁圍出管道外周長，計算出管道外徑，用測厚儀測出管壁厚度。



將管道參數輸入主機，計算安裝距離，定出兩個探頭的位置，安裝距離為(FLW51Z型)兩個探頭的中心距，中型探頭為兩前端面之間的距離。



注意：兩個探頭一定要保證在同一軸面上。



2.制作定位紙：取一條長4D、寬200mm(或D)的矩形紙帶，在距邊緣約100mm處畫一條線。



將定位紙的一邊經過打磨的中間部分環繞管路一周，注意要把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行;此時用皮尺沿著紙帶外邊緣緊貼管壁圍出管道外周長，計算出管道外徑，將管道參數輸入主機，計算出安裝距離，定出兩個探頭的位置。



延長定位紙上的直線在管道上劃一直線，與定位紙一邊緣相交點為A，與定位紙另一邊緣相交點為B。



在定位紙邊緣上做好A點、B點及重合點A'點、B'點的標記。



取下定位紙，展開鋪平，取AA'中點E，BB'中點F，連接EF畫線。從點E開始，在所畫直線上量出安裝距離L，從而決定出C點。



然后再把定位紙以A點為基準，重新環繞管路一周。根據定位紙上的A點、C點，在管線上進行定位。這樣A、C兩點為安裝位置;局部打磨拋光，安裝另一側探頭。



3.確定好安裝位置后，將探頭涂上耦合劑，固定一側探頭。另一側探頭緊貼管壁，然后認真調整探頭，觀察信號強度等參數，找到最佳測量點。超聲波流量計信號調整好以后，用所配卡具將探頭固定好，注意不要使鋼絲繩傾斜，以免拉動超聲波流量計探頭，使探頭移位，再用硅膠將探頭與管道接觸的四周封住。在膠未干之前必須注意探頭防水(信號線的外屏蔽線必須可靠接地)，最后再檢查一遍安裝距離和信號等相關參數是否準確。



三、渦街流量計



渦街流量計主要安裝要求是對于直管段的要求，渦街流量傳感器的上游側和下游側應有較長的直管段。



1.傳感器應水平或垂直安裝（流體的流向應自下而上）在與公稱通徑相應的管道上 。



2. 當渦街流量計用作流量調節時 ，應特別注意將流量調節閥安裝在傳感器的后面，否則在小流量時易產生射流，出現流量調節時，介質流量與閥門的開度成反比的故障現象 。



3.渦街流量計在安裝時其上游和下游應配置一定長度的直管段 。



4.渦街流量計不能安裝在有強烈震動的管道上 ，以免影響測量準確度 。



5.渦街流量計安裝在高溫管道上時，傳感器必須 垂直向下安裝 。

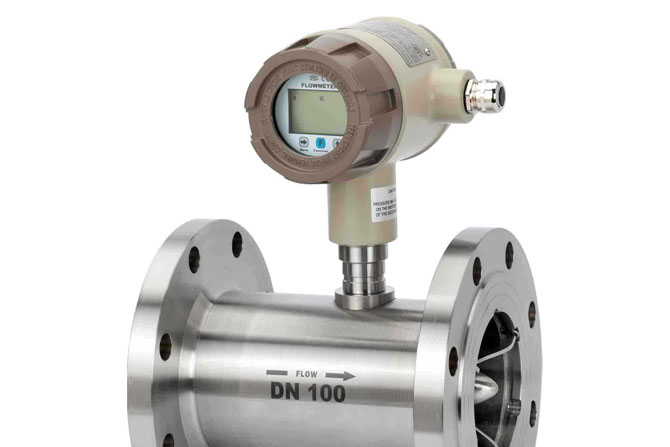

四、渦輪流量



渦輪流量計在安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。



（1）安裝渦輪流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。



（2）拆裝流量計時，對磁感應部分不能碰撞。



（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。



（4）安裝渦輪流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。



（5）變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗。



（6）變送器應水平安裝，避免垂直安裝，并保證其前后有適應的直管段，一般前10D，后5D



（7）保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反。



（8）被測介質對渦輪不能有腐蝕，非凡是軸承處，否則應采取措施。



（9）注重對磁感應部分不能碰撞。
