什么是渦街流量計

什么是渦街流量計?渦街流量計采用的是卡門渦街原理,能夠準確的測量氣體的流量。

什么是渦街流量計

一、渦街流量計的工作原理

渦街流量計是在流體中安放一根(或多根)非流線型阻流體(bluff body),流體在阻流體兩側交替地分離釋放出兩串規則的旋渦,在一定的流量范圍內旋渦分離頻率正比于管道內的平均流速,通過采用各種形式的檢測元件測出旋渦頻率就可以推算出流體的流量。

二、渦街流量計的組成

渦街流量計是根據卡門渦街原理制成的儀表,適用過熱蒸汽、飽和蒸汽、壓縮空氣、氮?dú)狻⒌雀鞣N氣體的測量,支持脈沖、模擬量、485通訊等信號傳輸,支持遠程無線傳送,電腦端和手機隨時可查閱數據。

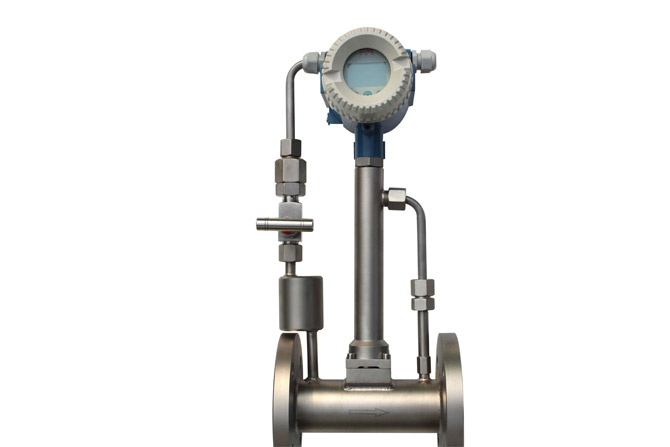

渦街流量一般由法蘭,緊固螺栓、標題、螺旋發聲體、檢測探頭、表?xiàng)U、鎖緊螺母和放大器殼體組成,有基本型、壓差型、溫差補償一體型三種測量形式。其連接表頭和傳感器的圓形立柱比較長,那是為了有效隔離表頭和測量介質,避免表頭受高溫介質影響導致燒壞或者讀數不準確。

渦街流量計的安裝方式也是非常多樣化,有法蘭式、夾持式、卡箍式、螺紋式和插入式,可以適應不同的測量介質和安裝環境。

三、渦街流量計的應用范圍

渦街流量計廣泛的應用于大中小管道的工業循環、污水處理、油類等化學試劑的流量測量,在蒸汽、飽和蒸汽、過熱蒸汽中使用渦街流量計進行測量也是較為頻繁的,具體可應用在如下場合的流量測量

1、鋼鐵廠、焦?fàn)t煤氣的流量測量;

2、鍋爐的空氣流量、二次風量的測量;

3、煙囪的煙氣流量測量;

4、水處理中的曝氣流量測量;

5、水泥廠、卷煙廠、玻璃廠生產過程中產生的氣體流量測量;

6、壓縮機中的壓縮空氣流量測量;

7、天然氣,煤氣,液化氣,火炬氣,氫氣等氣體流量測量

四、 渦街流量計的優點

1、渦街流量計無可動部件,測量元件結構簡單,性能可靠,使用壽命長。

2、渦街流量計測量范圍寬。量程比一般能達到1:10。

3、渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需單獨標定。它可以測量液體、氣體或蒸汽的流量。

4、它造成的壓力損失小。

5、準確度較高,重復性為0.5%,且維護量小。

五、渦街流量計的缺點

1、渦街流量計工作狀態下的體積流量不受被測流體溫度、壓力、密度等熱工參數的影響,但液體或蒸汽的最終測量結果應是質量流量,對于氣體,最終測量結果應是標準體積流量。質量流量或標準體積流量都必須通過流體密度進行換算,必須考慮流體工況變化引起的流體密度變化。

2、造成流量測量誤差的因素主要有:管道流速不均造成的測量誤差;不能準確確定流體工況變化時的介質密度;將濕飽和蒸汽假設成干飽和蒸汽進行測量。這些誤差如果不加以限制或消除,渦街流量計的總測量誤差會很大。

3、抗振性能差。外來振動會使渦街流量計產生測量誤差,甚至不能正常工作。通道流體高流速沖擊會使渦街發生體的懸臂產生附加振動,使測量精度降低。大管徑影響更為明顯。

4、對測量臟污介質適應性差。渦街流量計的發生體極易被介質臟污或被污物纏繞,改變幾何體尺寸,對測量精度造成極大影響。

5、直管段要求高。專家指出,渦街流量計直管段一定要保證前40D后20D,才能滿足測量要求。

6、耐溫性能差。渦街流量計一般只能測量300℃以下介質的流體流量。
