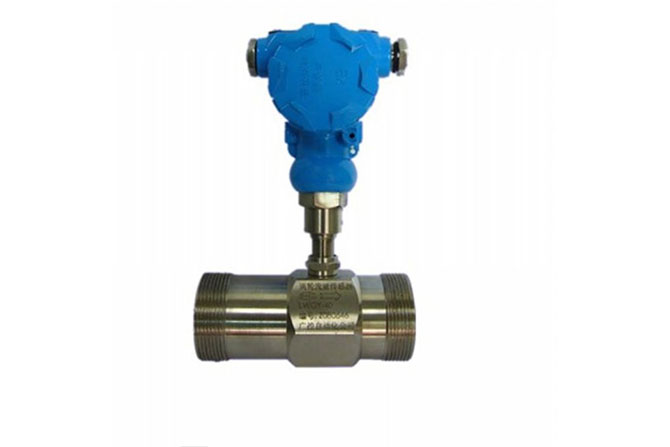

渦輪流量計安裝時直管段長度，在流量計測量過程中，直管段有時是一個對于測量精度有著非常重要影響的因素，對直管段有要求的儀表主要有電磁流量計、渦輪流量計、渦街流量計、阿牛巴和孔板等，對直管段的要求大部分都是前5后3。





現在大部分電磁流量計采用非均勻電磁場對流體流速分布的軸對稱性要求較低，因此電磁流量計可以適當減少；而渦街流量計，阿牛巴和孔板對流體流速分布要求比較嚴，若無法滿足直管段要求可能導致無法測量。這里我就渦街流量計闡述，項目施工的時候沒按設計要求進行，結果直管段要求沒達到，水聯動試驗的時候測量就不是誤差了，那簡直就是不準，過水200公斤，測量是1100公斤，后來改完直管段之后就沒問題了，相信應該知道直管段的重要性了吧。



對于測量精度和誤差影響我們也沒有實際的經驗數據，如果測量參數用于過程控制，在工藝能夠接受的范圍內的誤差都是可以的，如果是用于計量，如水，天然氣，油等則應達到其標稱精度，另外用于計量的儀表計量局會對其進行驗收，不達標的不會通過。



安裝配管要求



流量計的安裝情況對流量計的測量準確度影響很大.



①流速分布不均和管內二次流的存在是影響渦輪流量計測量準確度的重要因素.所以，渦輪流量計對上、下游直管段有-定要求.對于工業測量，一般要求上游20D，下游5D的直管長度.為消除二次流動，最好在上游端加裝整流器.若上游端能保證有20D左右的直管段，并加裝整流器，可使流量計的測量準確度達到標定時的準確度等級.



②渦輪流量計對流體的清潔度有較高要求，在流量計前須安裝過濾器來保證流體的清潔.過濾器可采用漏斗型的，其本身清潔度，可測其兩端的差壓變化得到.



③為保證通過流量計的液體是單相的，即不能讓空氣或蒸氣進入流量計，在流量計上游必要時應裝消氣器.對于易氣化的液體，在流量計下游必須保證一定背壓.該背壓的大小可取最大流量下流量傳感器壓降的二倍加上最高溫度下被測液體蒸氣壓的1.2倍. 此外，流量計安裝點的上下游配管的內徑應與流量計內徑相同。



如果有條件建議直管段留長一些。



渦輪流量計安裝要求及注意事項



渦輪流量計水平安裝的傳感器要求管道不應有目測可覺察的傾斜（5°之內）垂直安裝的傳感器管道垂直缺欠應小于5°，流體左袒應有下向上。不克不及停流的場合，應加裝旁通和截至閥。



若流體含有雜質，則應在文雅側裝過濾器；若含有氣體，則應在典雅側裝消氣器。過濾器與消氣器的排污口和消氣口要通向安然的場所。



流量調理閥應裝在傳感器斯文，上游的截止閥在測量時應全開，且都不得孕育發生振動與外泄。對付也許發作逆向流的流程應加止回閥以防流體反向運動。



傳感器應與管道齊心，密封墊圈不得凸入管路。傳感器不該再水平管線的最高點，以免管線內分散的氣體（如停流時混入空氣）擱淺在傳感器處，不容易架空而影響丈量。



傳感器前后管道應撐持牢靠，不發生振動。對易熔解流體要對傳感器及其先后管道接納保溫軌范。



傳輸電纜常用雙芯或三芯帶屏障信號電纜，屏障信號電纜最好在浮現儀表（流量積算儀或流量共計牽制儀）端接地，傳輸蹊徑不該與能源電源線平行，也不要敷設在動力電源線斥逐的周邊。
