摘要：楔式流量計是一種新型的差壓式流量計, 本文詳細講解了楔式流量計的原理及設計計算過程, 對于流量計生產企業的設計與制造, 用戶的應用分析都有很強的指導意義。

楔式流量計是近年來開始廣泛應用的一種新型節流裝置, 在國外石油、化工等行業中已得到大量的應用。它的問世并被廣泛應用是由于它的獨特性能——在極寬的雷諾數范圍內, 流量和差壓始終保持方根關系。以往使用的節流裝置如孔板、噴嘴和文丘里管等, 當雷諾數低至10000時, 它們所測得的流量與差壓方根關系會出現重大的偏差, 而且隨著雷諾數的降低, 偏差會越來越大, 致使測量精度受到嚴重的影響, 而楔式流量計在雷諾數從500到數百萬的范圍內, 流量和差壓始終保持方根關系, 流量系數呈線性狀態。

楔式流量計_廠家價格

產品價格：

價格	¥ 350.00~8900.00元
起批量	≥1 臺

規格型號：

加工定制	是	品牌	江蘇/華云	型號	LGX
類型	標準節流裝置	測量范圍	-0.1~6.4MPa	測量精度	±1.0%~±1.5%
公稱壓力	-0.1~6.4MPa（Mpa）

　　楔式流量計

　　是八十年代開始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，

　　楔式流量計

　　的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此

　　楔式流量計

　　特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

　　一、

　　楔式流量計

　　介紹

　　楔式流量計

　　V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

　　二、

　　楔式流量計

　　主要特點

　　1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量;

　　2、測量精度不受流體介質介電常數等特性的影響和限制;

　　3、楔形件結構設計特殊，有導流作用，防堵塞，具有自清潔能力，無滯流區。

　　4、具有流體粘度變化、溫度變化、密度變化等補償功能;

　　5、抗振動、抗沖擊、抗臟污、抗腐蝕;

　　6、具有雙向流量測量功能;

　　7、重復性好、度高，經標定的楔形流量計，精度達0.5級

　　8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;

　　9、無運動部件、無磨損，長期使用時不需要重新標定，壓損比孔板小

　　三、

　　楔式流量計

　　技術參數:

　　1、測量精度: ±1.0%~±1.5%

　　2、較低流速:0.01m/s。

　　3、使用壽命:可長達十年以上。

　　4、量程比≥10:1

　　5、雷諾數系數使用范圍:下限300，上限達1×106以上。

　　6、測量液體粘度上限:500MPa·S。

　　7、工作壓力范圍:-0.1~6.4MPa。

　　8、工作溫度范圍:-50~400℃。

　　四、

　　楔式流量計

　　其他特性:

　　1、適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體;

　　2、在很低的管道雷諾數情況下(甚至低至Re=500時)，流量與差壓之間仍能保持平方根關系。而孔板流量計的可側量***小雷諾數要比楔形流量計大得多;

　　3、經單獨標定的楔形流量計有較高的測量度(***高可達0.5%)，未經標定的楔形流量計的度也可達3%左右;

　　4、結構簡單，安裝、使用和維修方便;

　　5、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。

　　五、

　　楔式流量計

　　測量原理

　　流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變為電信號輸出，再經經專用智能流量積算儀運算后，即可獲知流量值。

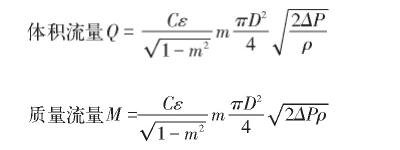

　　楔形流量計流量方程:

　　Cε πD2 2ΔP

　　qv= m

　　1-m2 4 ρ

　　式中:qv –流體流量，m3/s

　　C –流出系數;

　　ε–可膨脹性系數;

　　πD2

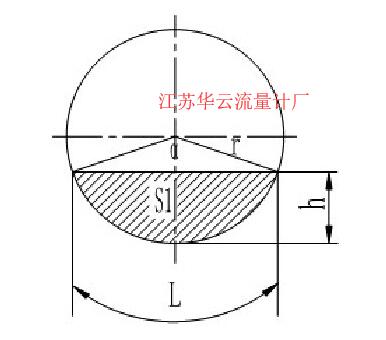

　　m –開孔與管道面積比，S1/ —

　　S1 –弓型流通面積，m2

　　D –管道內徑,m;

　　ΔP–差壓，Pa

　　ρ–被測介質密度，kg/m3

　　六、

　　楔式流量計

　　安裝注意事項

　　1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自下而上流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移;

　　2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表

　　3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

　　七、

　　楔式流量計

　　楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

理論和實踐證明, 楔式流量計非常適用于低雷諾數流體流量的測量, 尤其在測量高粘度流體、含固體顆粒流體、漿狀流體時, 更具有其它節流裝置無法比擬的優越性。

在已知工況條件下, 如何對楔式流量計進行設計計算, 選擇合適的楔形比, 計算出準確的差壓上限值, 對于差壓變送器的選擇, 流量計的測量精度有著非常重要的意義。

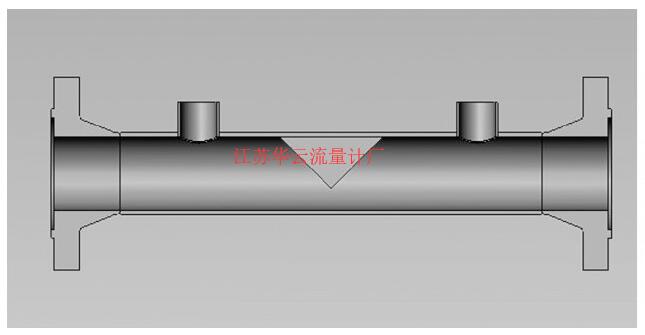

圖1 楔式流量計基本結構圖

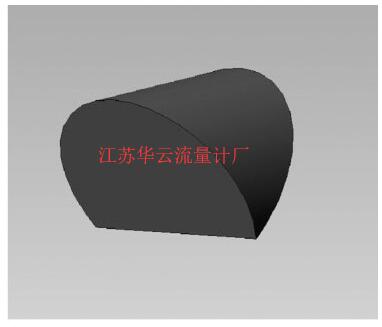

圖2 楔塊結構圖

1.1、楔塊 (圖2) 的技術要求：

(1) 一般情況下, 安裝在管道內的楔塊應與管道軸線同軸,

(2) 楔塊的上、下游端面的表面粗糙度保證

(3) 頂部處要求有0.5的寬度, 不尖銳,

(4) 楔塊上、下游端面保證90°夾角。

1.2 楔式流量計的安裝要求:

(1) 楔式流量計安裝時可不考慮介質流向。

(2) 楔式流量計在水平管道上安裝時, 取壓口應在管道水平中心線上45°范圍內, 在垂直管道上安裝時, 取壓口的不同標高將會產生附加壓頭, 這應在變送器安裝后, 靠重新調零來解決。

(3) 管嘴取壓楔式流量計在測量高粘度、易結晶、結焦或含固體顆粒的流體時, 取壓處應自伴熱或外加伴熱并設置隔離容器, 必要時引壓管線可打充洗油。

(4) 楔式流量計的上、下游要帶有一定長度的沒有阻力件的直管段。

2、楔式流量計原理及設計計算分析：

基本原理:首先介紹一下楔式流量計的測量原理 (圖3) , 與其它節流式流量儀表一樣, 它也是根據伯努利方程, 利用流體在流動過程中遵守能量守恒定律 (即動能和靜壓能之和不變) , 流體通過起節流作用的楔塊時流通面積減少, 流速增大, 靜壓降低, 從而在楔形塊兩側產生壓力差。流體流量與差壓平方根成正比關系, 因此測得壓差即可測得管道中的流量。

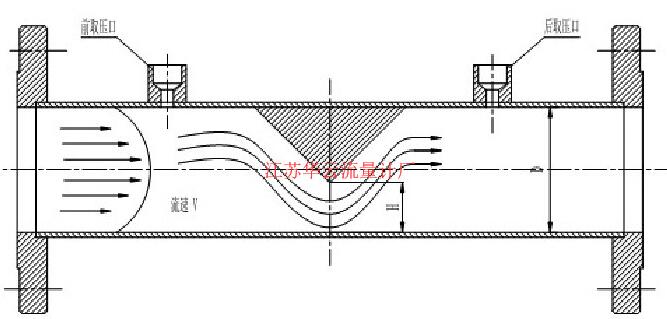

圖3 楔式流量計原理圖
