對工業供熱的蒸汽流量進行測量時, 會出現各種各樣的問題, 其中誤差問題是***為關鍵, 也是***容易出現的問題, 誤差問題會導致經濟利益出現問題, 引起雙方出現經濟糾紛。所以在實際測量過程中要對其出現的問題進行及時的解決, 避免出現利益糾紛, 從而提高設備測量的準確性。本文對工業供熱蒸汽流量測量的誤差進行了深入的分析, 其中主要的因素包括蒸汽的密度、差壓信號傳輸過程中產生的一些誤差、變送器出現故障等, 因此, 并對這些問題提出了具有針對性的解決對策, 主要表現在設計方面、安裝方面、維護方面等。



　　根據目前情況來看, 對工業供熱的蒸汽流量進行結算主要以計量儀表上現實的數據為準, 因此, 蒸汽儀表計量在工業供熱起著極為關鍵的作用, 不僅影響著流量結算的準確性, 還影響著雙方的經濟效益。但是蒸汽計量儀表在實際應用過程中還存在一定的問題, 尤其是在選型上和安裝上問題是***大的, 再加上對設備缺乏一定維護措施和管理方案, 所以在很大程度上無法保障蒸汽測量儀表對數據進行準確的測量。在供用雙方之間會產生利益的糾紛, 引起不必要的矛盾。所以要對導致蒸汽流量測量產生誤差的主要因素進行分析, 并采取具有針對性的措施, 從而降低誤差的發生率, 提高測量的準確性。

　　1 蒸汽流量測量的誤差分析



　　1.1 蒸汽密度因素



　　蒸汽流量檢測主要使用質量流量, 主要通過過飽和的蒸汽, 或者單項的蒸汽, 體積和密度的測量都對蒸汽的質量流量起著決定的因素。對于測量蒸氣的密度, 一般情況下會需要溫度與壓力進行補償。由于測量的溫度、壓力存在一定的誤差問題, 導致蒸汽流量在測量過程中缺乏一定的專區性[1]。



　　1.2 差壓信號傳輸誤差



　　差壓信號傳輸過程中出現誤差主要有三個方面:變送器的側壓不一致;引壓管線導致傳送失真;取樣管的接頭出現滲漏情況, 導致測量過程中出現偏差。在停止供熱過程中, 冷凝管便就不會在形成泠凝水。一旦出現滲漏的情況, 內部冷凝水的高度就會存在一定的差異性形成靜壓, 如果冷凝水的低壓側低于高壓側, 供熱流量就會出現, 在測量過程中就會出現偏差的問題。



　　1.3 取樣變送器故障



　　測量蒸汽流量的取樣變送器一旦發生故障, 測量就會漂移的情況, 使測量的結果存在一定的誤差。如果流量計零點受到一定的影響, 比如模擬器件時漂, 或者模擬器件溫漂, 差壓信號在傳遞時, 一旦出現各個因素的干擾, 流量計的零點就會發生漂移。

　　2 工業供熱蒸汽流量測量誤差的降低措施



　　2.1 計量儀表的合理設計選型



　　在使用計量儀表的之前, 要選擇合適的型號和設計, 首先要考慮儀表的三種狀態:常用、***小、***大蒸汽消耗用量, 也要對蒸汽的品質進行詳細的考慮, 只有把常用、***小、蒸汽消耗用量***大這三種狀態的蒸汽耗用量在一定程度上采用數據量化的形式進行表達, 設計人員可以直接獲取流量咨詢單, 并將其作為設計過程中主要的參考依據, 對于在測量過程中所出現的誤差問題, 也可以進行有效的避免。



　　要想提高蒸汽計量儀表在選型設計上的質量, 設計人員要在此基礎上對儀表的類型、儀表的規型號進行考慮并進行確認[2]。儀表的類型主要是指, 蒸汽的流量在長期情況下, 都比較小, 而且是屬于低壓的蒸汽, 則可以使用渦街流量計進行測量, 蒸汽管道的直徑是在300以下;如果, 蒸汽的流量比較大, 且具有一定的穩定性, 就可以使用使用差壓式流量計進行測量, 蒸汽管道的直徑是在400以上。儀表的規格型號主要是指計量儀表在設計方面不僅要滿足***大計量準確性的要求;還要滿足***小計量準確性的要求。一旦在使用過程中, 管道的直徑變大, 差壓比較低的現象, 設計人員可以采用合理縮徑的方法進行解決。在這個過程中一定要注意, 對于一些流量差異小, 或者變化較大的用戶, 在對計量儀表設計進行選型時, 都會存在一定的困難, 所以, 對于前者可以用戶選用微差壓變壓器, 后者選用雙變送器, 從而可以很好滿足他們對測量精度問題的需求。

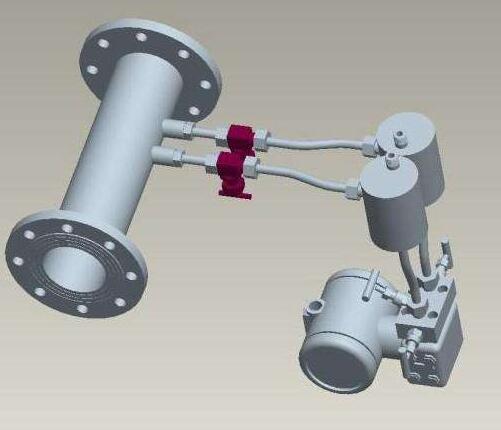

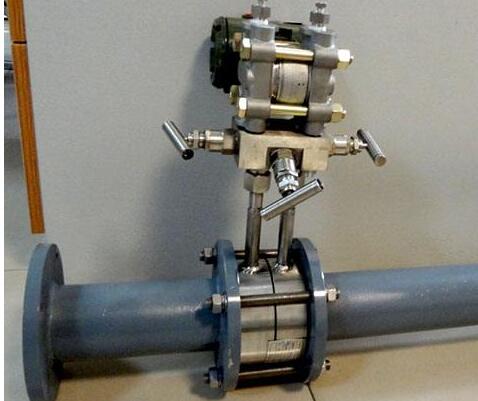

　　2.2 孔板流量計的正確安裝



　　對于孔板流量計一般是用在管道直徑在500以下的, 要想保證測量的精度, 對孔板流量計進行安裝的過程中一定要予以高度的重視。孔板流量計的安裝位置非常重要, 它對測量的進度起著決定性的因素, 安裝人員要想保證測量的精度, 較低的要求就是要認識說明書中直管道的要求。在實際安裝過程中, 節流元件不僅要與管道的中心線要處于垂直的狀態, 節流元件孔板的中心線要與工藝管道的中心線進行重合。節流在裝置上下游側直管段時, 要特別注意它的長度, 如果有設計圖紙, 要嚴格按照設計圖紙進行選擇長度, 如果沒有可以按照節流件前后的直管段進行選擇, 直管段必需是直的。另外, 孔板前需要有10倍直徑長度的直管段, 孔板后需要有5倍直徑長度的直管段實施。需要安裝在節流裝置的取壓口位置上, 而且要垂直安裝, 并要留出方便檢修的地方, 同時也不可以阻礙其他設備進行檢修和維護工作。



　　2.3 加強計量儀表的維護管理



　　對計量儀表要進行定期或者不定期的檢查, 做好對計量儀表維護管理的工作, 同時要定期計量儀表進行檢定。在進行檢定工作的時候, 要以檢定管理制度為檢定的標準。在維護管理過程中, 一旦計量儀表出現不良反應, 異常情況的之后, 負責人員一定立即對其進行檢查與維護。



　　3 結束語



　　綜上所述, 蒸汽流量測量出現誤差有多因素的影響, 所以要采取相應的解決對策進行處理, 而且可以該對策具有一定的全面性、針對性, 只有達到這個標準, 才可以也很大程度上降低測量的誤差, 提高測量的準確性。通過選擇合理設計的計量儀, 在***大程度上不僅可以滿足蒸汽測量對蒸汽計量表的連續性要求, 還可以滿足蒸汽測量對蒸汽計量表的穩定性要求。在安裝過程中, 采取正確的安裝技術, 可以使計量表不會受到破壞, 從而提高測量的準確性。另外啊, 對儀表進行有效的維護與管理, 對于存在的問題可以及時發現, 采取相應的解決對策進行處理, 使工作可以順利進行。
