選購ELL型外測液位計在液氯貯槽的應用

摘要:針對液氯貯槽內的復雜工況, 提出了一種采用ELL型外測液位計在液氯貯槽上實現的液位測量系統, 克服了因安裝使用中直接測量液位時產生的誤差, 增強了檢測精度, 由理論分析和現場運行結果表明, 所設計的液氯貯槽液位檢測系統結構簡單、檢測精度高易于維修及管理, 在一定程度上提高了儀表操作人員的技術水平。

液位測量裝置是工業測量過程中控制系統的重要監測手段, 在化工液氯生產中槽類及罐類的監測中更是如此。目前儲罐液位測量主要采用靜壓法。因液氯貯槽內部的液位工況十分復雜, 液氯不僅易揮發且具有強腐蝕性, 受天氣及壓力變化影響較為明顯, 一般的液位測量方法如直接用于液氯貯槽的液位測量, 都存在測量精度的問題。本文以ELL-FI-1型儀表測量液位計為例, 安裝通訊相對簡單, 探頭可不直接與介質接觸, 使用效果良好, 現做如下小結。

1 物位測量在液氯貯槽中的意義

物位的測量在現代工業生產控制中占有重要的地位, 物位測量的主要目的有2個, 一是通過物位測量來確認物位是否在規定的范圍, 以保證產品的產量和安全生產;二是確定容器的原料或產品的數量, 從而進行正常的物料經濟核算。物位測量在液氯貯槽生產過程中起到了極大的作用, 沒有物位測量系統, 液氯貯槽不能正常生產, 嚴重制約生產的正常運行。

2 ELL型外測液位計的工作原理

ELL型外測液位計是一種利用微振動傳感分析技術原理, 容器外測量容器內介質液位, 完全隔離測量、度較高的液位儀表。采用儀表測量頭從容器壁外測量得到罐壁的微小機械振動信息, 轉變為電信號傳入儀表主機, 并利用專門的軟件對該信號的波形進行計算, 得出介質的液位高度。主機和測量頭共同組成儀表的測量系統。主機安裝在被測容器旁, 負責內部核算與累計功能的實現, 而測量頭直接吸附在容器壁外側, 起到收集信息的作用。兩者之間以電纜進行連接, 因為液氯生產的特殊性, 現場均安裝有隔爆型接線盒, 并統一標配在主機表頭內。主機通訊設置靈活, 界面友好, 供電為DC24 V, 4~20 m A隔離標準輸出, 同時儀表設定透明窗外操作五個磁性鍵, 可用于參數的設置, 并配備有專用磁筆, 通過通過協議, 可以與DCS、PLC、外置調節器、智能記錄儀等配套使用, 振動波形經專用算法處理后可以得到液位特征量。利用此原理通過傳感器檢測容器壁上的微小振動波, 轉變為電信號傳入主機部分, 因為安裝有大量的數字信號采集與模糊識別功能, 普通的振動與擊打不會對此產生影響, 從而確保了液位測量的精準度。另外, 儀表主機對測量頭得到的各種不同模式的振動波進行濾波、識別, 除去與液位變化無關的信號, 因此液位計的智能識別與抗振動干擾能力、自校驗能力都是當前儀表工作中較為先進的。

3 ELL-FI-1型外測式液位計在液氯貯槽生產中的應用

天業化工有限責任公司液氯貯槽采用的都是ELL-FI-1型外測試液位計測量, 在一些生產廠家因為選擇液氯貯槽上安裝不合適的其他液位機導致聯鎖失靈或液位無序波動的事故屢見不鮮, 由于液位計與設備連接處裝設的一次閥門連接與液位計有高限聯鎖, 經常有因為液位計波動及不穩定導致閥門誤開或錯開, 從而引起嚴重的安全事故, 對生產工藝的操作與準確測量、原料控制與消耗統計產生嚴重的影響, 而且大多數液位計與設備相連, 更換極為困難, 而ELL-FI-1型外測式液位計在液氯貯槽生產現場應用可以直接進行開孔, 直接安裝, 同時維護檢修極為便利, 為生產運行打下良好基礎。該公司自采用ELL-FI-1型外測式液位計在液氯貯槽應用以來, 經過一段時間的使用與現場核實, 該測量式儀器運行比較穩定, 液位曲線與趨勢記錄穩定良好, 對現場生產工藝、安全生產具有良好效果。圖1為ELL-FI-1型外測式液位計在液氯貯槽生產現場安裝實例示意圖。

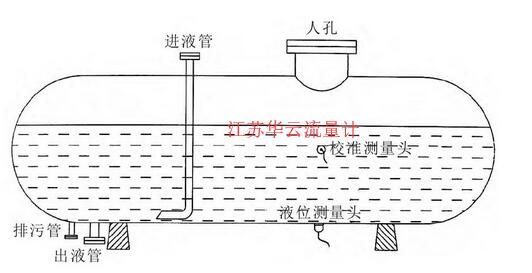

圖1 ELL-FI-1型外測式液位計在液氯貯槽安裝示意圖

圖1 ELL-FI-1型外測式液位計在液氯貯槽安裝示意圖



4 液位計測量設施的維護注意事項

外測式液位計在液氯貯槽使用中的現場維護也是非常重要的, 現場液位測量頭是非常敏感的部分, 在安裝及使用過程的一切操作中, 一定要精心對待, 避免因碰撞造成損壞, ***好對專人進行維護維修方面的培訓。當外測式液位計在液氯貯槽生產中不能正常穩定工作時, 大多是由于液位測量頭沒有正確安裝引起的, 當出現E-1、E-0代碼時, 說明液位計安裝未能達到正常安裝標準要求, 導致現場安裝位置偏差, 從而表示儀表自檢未通過, 也就是初始位置安裝不當, 當出現E-2代碼表示參數設置出錯, 說明液位計問題大多在內部參數設置問題上, 需要正確處理, 處理方法是將參數進行重新設定, 并且可能會更換內部零部件。當出現儀表開機時故障顯示異常, 而且測量信號未到位, 大多因為安裝或維護中外壁接觸不好, 可是過程接線異常, 可能存在線端松動問題, 需要盡快處理。在使用中, 同樣注意觀察趨勢及完整情況。

5 結語

液氯貯槽外測式液位測量自投用以來運行可靠, 與***早投用的其他差壓或磁翻板液位計使用性能相比, 性能比較穩定, 性價比較高, 并且可以進行與DCS或PLC的控制連接, 有利于智能化工廠的管理。
