在說四氟磁翻板液位計之前，相信很多人也不知道四氟是什么東西，它是當今在世界上耐腐蝕***強的材料之一，我們應該都知道液位計是對一些介質進行測量的設備，前面加上了四氟，那就說明是對一些腐蝕性強的介質進行測量，在解釋完這個之后，我們再來說說四氟磁翻板液位計的優點以及對它的安裝要求。
廠家價格：
|
價格 |
¥ 350.00~5800.00元 |
|
起批量 |
≥1 臺 |
規格選型：
|
產地 |
江蘇 |
是否進口 |
否 |
加工定制 |
是 |
|
品牌 |
其他 |
型號 |
UHZ |
測量范圍 |
0~10m |
|
測量精度 |
±10mm |
測量管材質 |
不銹鋼內襯PTFE |
適用范圍 |
腐蝕性液體 |
|
溫度范圍 |
≤250℃ |
壓力范圍 |
≤2.5MPA |
|
優點之一也就是它的耐腐蝕費非常強，所以我們要是需要測量一些鹽酸等酸性液體或者是堿性液體的企業就可以購買這樣是設備，不僅僅是如此，測量的范圍的也是非常的大，它的測量范圍可以達到300-5000mm，第二個優點就是它的指示是非常清晰的，我們在測量的時候，它既可以實現現場的指示，也可以實現遠傳的變送，報警控制開關也是集于一體，我們也可以相應的自由調整。
襯四氟磁翻板液位計可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設備進行控制。
一、襯四氟磁翻板液位計結構原理

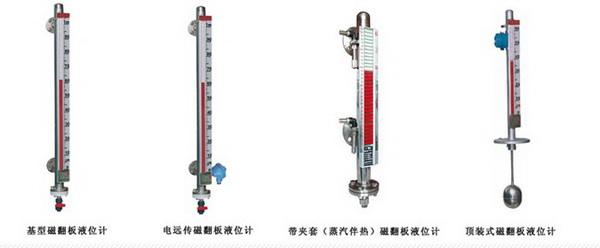

儀表結構按功能分基本型（現場顯示），帶控制開關型和帶變送器型等三種形式。

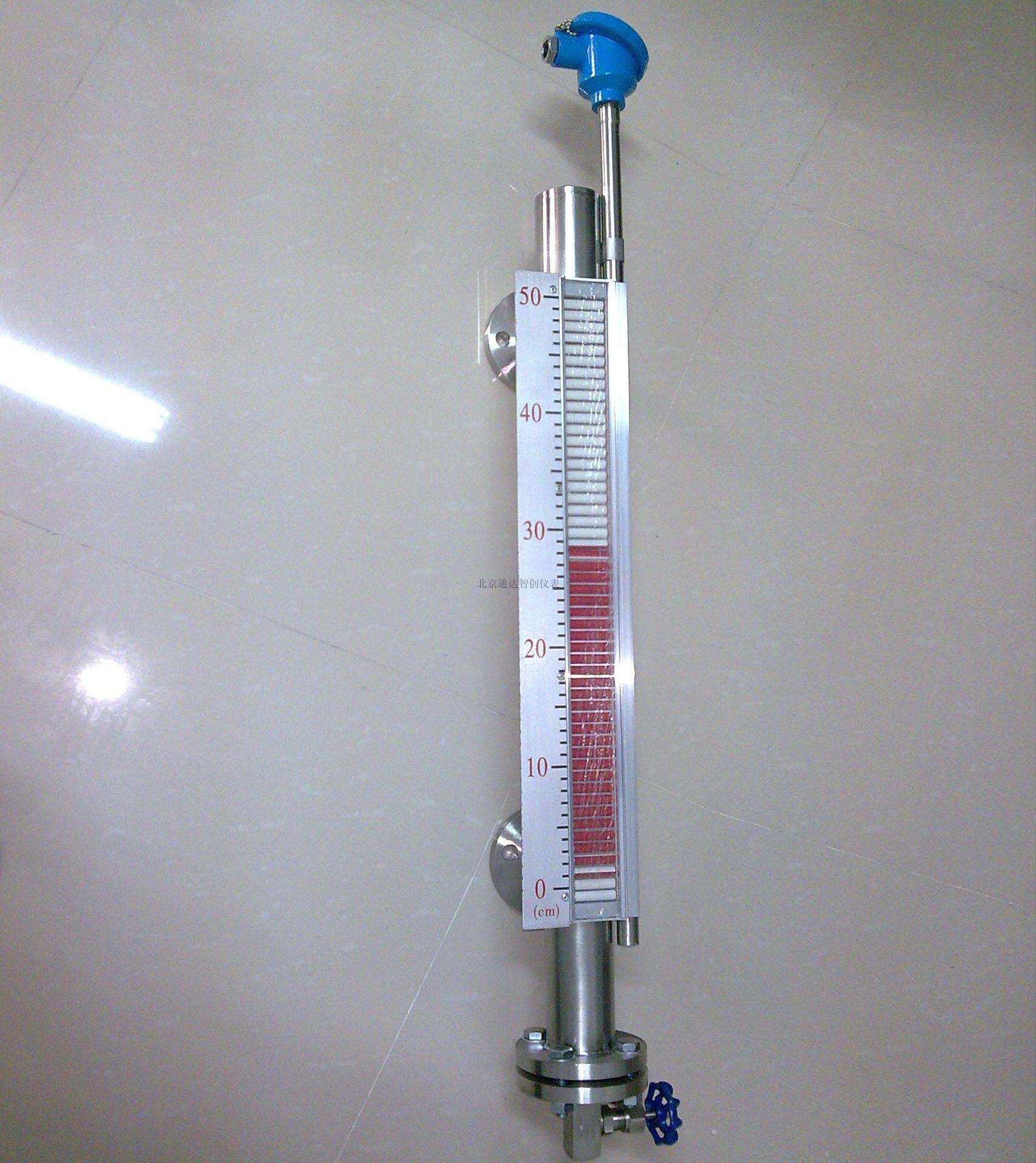

1、儀表根據浮力原理，在測量管內浮標隨液位升降而上、下移動，浮標內的磁鋼通過磁耦合驅動雙色薄片翻轉來顯示液位高度（白色為氣相，紅色為液相）。
2、帶控制開關結構，在基本型測量管外側加裝上、下限控制開關（干簧管），當浮標上、下移動到設定控制限位置時發出接點開關信號。
3、帶變送器結構，在基本型測量管外側加裝一套變送器，當浮標上、下移動驅動變送器中傳感元件（干簧管）釋放，從而改變與液位成比例的電壓信號，該電壓信號經轉換成4～20mADC信號輸出，遠傳至控制室二次儀表進行顯示，實現自動控制。
4、磁性報警開關磁性報警開關是一種小巧型外貼式報警裝置，它可安裝在液位測量管，任意報警點位置，當管內液面到達設置報警點時，管內磁性浮子與磁開關接近，從而使磁開關輸出一個開關信號，達到報警控制的目的。磁開關有常開、常閉，兼容型，可任選。
二、襯四氟磁翻板液位計測量范圍
測量范圍：300～5000㎜（超過5000mm時可特殊訂制）
工作壓力：不銹鋼內襯PTFE：≤ 2.5MPa；
(我公司***高壓力可做25Mpa, 詳見高溫高壓型儀表)
介質溫度：不銹鋼內襯PTFE：-20~200℃；
不銹鋼內襯PP：-20~90℃
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
過程連接：DN20/25 PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。
接液材質： PTFE、PP；（按介質化學性質及使用溫度壓力選擇）；
浮子材質：PTFE、PP、不銹鋼襯PTFE等。
三、襯四氟磁翻板液位計特點
◇適合容器內液體介質的液位、界位的測量。除現場指示外，還根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
◇指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
◇測量范圍大，不受貯槽高度限制。
◇指示機構與被測介質完全隔離、因而密封性高、使用安全。
◇結構簡單，安裝方便，維護費用低。
◇耐腐蝕，無需電源、防爆
四、襯四氟磁翻板液位計使用場合列表
|
型 式
|
適 用 范 圍
|
|
普通型
|
適用于低、中、高壓，無特殊防腐要求場合。
|
|
真空型
|
適用于超低溫、超高溫、低、中、高壓，無特殊防腐要求場合。
|
|
防霜型
|
適用于低溫，低、中高壓，無特殊防腐要求場合。
|
|
地下型
|
適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
|
|
夾套型
|
適用于需保溫或冷卻，低、中、高壓，無特殊防腐要求的場合。
|
|
內襯里型
|
四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。
|
|
防腐型
|
PP或PVC材質、適用于常溫、常壓耐腐蝕場合。
|
五、襯四氟磁翻板液位計應用范圍
襯四氟磁翻板(柱)液位計能普遍用于石油、化工、油田、醫藥、食物、酒業等行業中各類貯液罐、貯槽、貯液池、反映罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠汽鍋汽包、高下加、除氧器、疏水箱、回水箱高下壓加熱器、凝聚器、蒸發患有主其余壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種分歧介質界面丈量與顯示。有多種裝置情勢供你抉擇，以順應分歧場所、情況的請求。
六、襯四氟磁翻板液位計選型表
|
襯四氟磁翻板液位計
|
|
|
1 側裝式
2 頂裝式
|
安裝方式
|
|
|
1 1Cr18Ni9Ti
2 ABS
3 PP-R
|
主體材質
|
|
|
1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
|
公稱壓力
|
|
|
1 基本型
2 帶上下限開關輸出
3 帶電遠傳(0～10mA輸出，220V，AC)
4 帶電遠傳(4～20mA輸出，24V，DC)
5 帶本安防爆型(4～20mA，24V，DC)
6 帶本安防爆型上下限開關輸出
|
類型
|
|
|
L 安裝間距(測量范圍)
|
|
|
|
L1 安裝深度(頂裝式(0～4000mm任選)
|
|
|
|
介質密度ρ(g/c )
|
|
|
|
|
|
|
2
|
2
|
1
|
1
|
=2500mm
|
L1=3000mm
|
ρ=0.8g/c
|
舉例
|
|

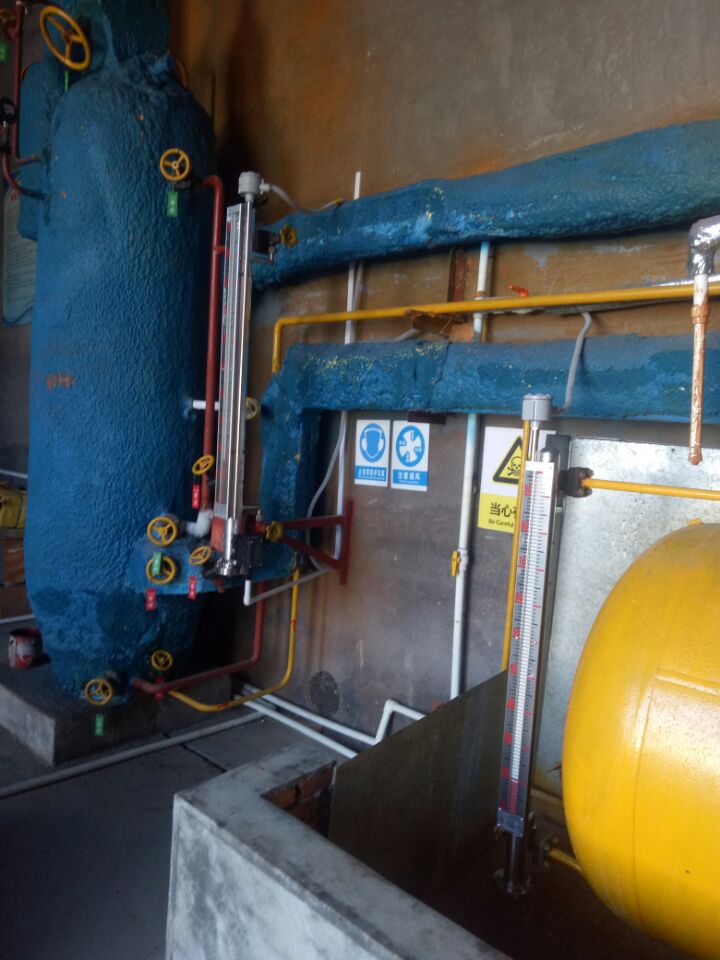

如果當我們在安裝四氟磁翻板液位計的時候，無論是進行側面安裝還是頂面安裝，都可以達到很好的效果，就拿側面安裝來說，耐振動性是非常好的，如果是液位波動比較大，它也可以正常的進行工作，結構也 是非常的簡單。在說了這么多它的信息之后，相信我們企業也迫不及待的想要購買它了，大家在華云儀表購買它是非常不錯的，華云儀表公司的這個產品，被很多企業購買，而且反饋回來的信息都是好評，所以我們在他們家購買就一定不會失望，除此之外，廠家還會給我們帶磁鋼校正器，我們在現場的時候，就可以隨意的調整技術參數，是非常方便的。
