概述

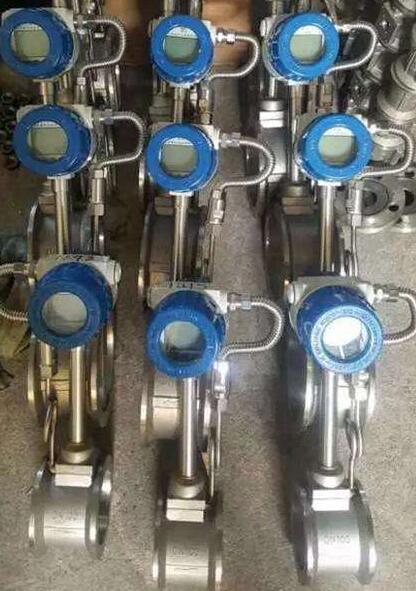

　　SC-LUGB蒸汽流量計采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表,三暢儀表專產蒸汽流量計,廣泛應用于蒸汽、氣體流量測量,是專業的蒸汽流量計生產廠家.

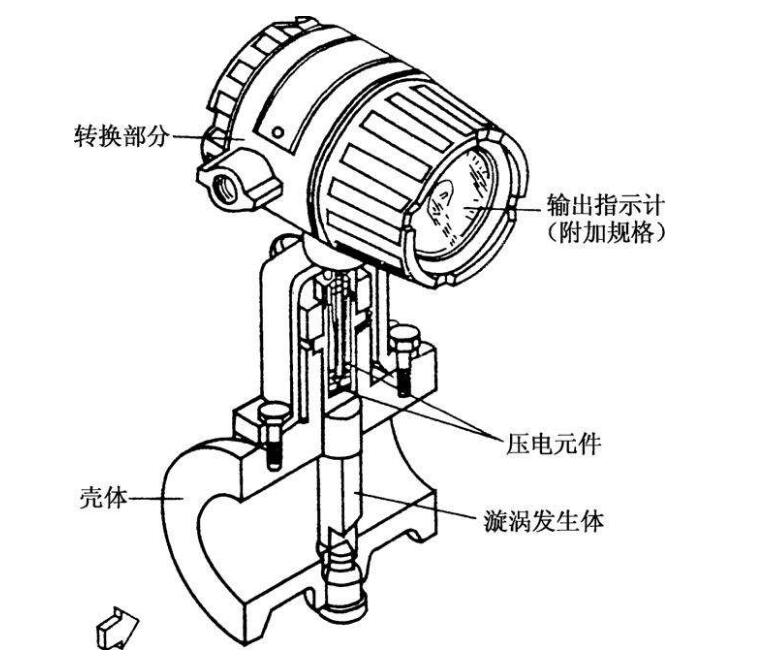

　　蒸汽渦街流量計原理



　　蒸汽渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。



　　為提高蒸汽流量計的耐高溫及抗振動性能，我公司新近開發出了HLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。



　　是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量。

廠家價格：

價格	¥ 808.00 ~ 5100.00元
起批量	≥1 臺

規格選型：

是否進口	否	加工定制	是	品牌	華云
型號	LUGB	類型	渦街流量計 氣體 蒸汽	測量范圍	0.9-28200（m3/h）
精度等級	1.0	公稱通徑	15-500（mm）	適用介質	氣體 蒸汽
工作壓力	0.-2.5（MPa）	工作溫度	-40-350（℃）	規格	DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300



　　應用



　　在實際應用中，往往***大流量遠低于儀表的上限值，隨著負荷的變化，***小流量又往往會低于儀表的下限值，儀表并非工作在它的***佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司作為蒸汽流量計廠家研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。



　　為了使用方便，電池供電的本地顯示型蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型蒸汽渦街流量計帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。



　　蒸汽流量計特點可以點擊查看智能渦街流量計特點



　　蒸汽流量計的結構尺寸圖

　　3、直管度要求如下圖



　　法蘭卡裝式及法蘭連接式渦街變送器(1.6MPa)尺寸
