相比于其他過程測量儀表，流量儀表的種類繁多，據統計在工業中得到應用的流量儀表種類超過了 100 種[1]。 因此流量儀表的選型是一項復雜的工作，需要工程師具備良好的過程測量知識及豐富的經驗，熟悉常用儀表的類型、原理。



1、流量儀表類型及選型原則：

1.1、流量儀表的分類：

  按照不同的原則， 流量儀表有不同的分類方法。 從儀表選型的角度來考慮，按照測量原理對流量儀表進行分類是比較合理的。 根據流量的測量原

理，可以把工業中常用的流量儀表分成表 1 所示的10 種類型[2-3]。

1.2、流量儀表的選型原則 ：

  在進行流量儀表的選型之前，究竟需不需要流量計是首先需要確定的問題[4]。 因為在很多場合下，用戶只是需要了解介質流動是較快還是較慢，或者需要流量的高報警（與/或低報警）。 在這些場合下，選擇流量指示器或流量開關可以用更低的費用來滿足需求[5]。 只有對精度要求更高（通常不超過5%），或者流量信號參與控制的情況下才需要使用流量計。

  確定需要使用流量計之后就可以進行流量計的選型， 流量計選型的一個基本方法是排除法，即排除不符合測量需求的儀表種類。 步要根據被測流體的類型（液態、氣態還是混合流體）進行流量計的初選，如表 2 所示。

經過初選之后，根據以下 5 個方面的因素來深入分析比較，排除不合適的儀表種類，***終確定合適的流量計類型。



1）儀表性能

  儀表性能方面， 主要考慮的因素包括精度、重復性、線性度、量程比、壓力損失、輸出信號特性、響應時間。 儀表性能方面的考察基于工藝過程對測量的要求，如貿易交接測量對于精度要求較高，對于大口徑管線測量要求較小的壓力損失等。 各種類型儀表性能可以通過查閱儀表的選型手冊來獲得，需要注意的是，儀表在不斷的更新換代，因此在儀表選型時要保證獲得的儀表性能參數是***新的。



2）介質特性

  被測介質的特性對所有類型的流量計都有不同程度的影響。 常用的介質的特性參數一般可以從相關手冊中查到， 然后與流量計的規格參數對比，就可以初步確定哪些儀表是可以使用的。 在選型時，主要考慮的因素包括密度、溫度、壓力、比重、黏度、 等熵指數、 壓縮系數、 電導率、 比熱容、 導熱系數、流體的化學機械性質等。

3）安裝和維護

  不同類型的儀表對安裝的要求也不同。 有些儀表（如表 2 中第 1 組和第 4 組中的儀表）需要上游有較長的直管段，而有些儀表（如表 2 中第 3 組中的儀表）則對上游直管段要求很低。 主要考慮的因素包括安裝方向、介質流向、上下游直管段、管徑、振動影響、閥門位置、電氣連接、附件（如過濾器、穩壓補償裝置、整流器等）、爆炸危險區、非穩定流情況等。

4）環境條件

  環境條件主要考慮的因素包括環境溫度、 濕度、大氣壓力、安全因素、電磁干擾等。

5）經濟條件

  流量儀表的全部費用包括購置費、 附件費、安裝費、運行費、維護費、校驗費和備品備件費等。 在考慮經濟條件的時候，要綜合考慮各種因素而不能僅僅只考慮購置費用。 表 3 中列出了常用流量計的費用比較。



2、實際應用分析：

  在低溫多效蒸餾海水淡化裝置中，流量測量的主要介質包括水蒸氣、海水、淡水。 下文依次針對這3種介質進行流量計的選型分析。

2.1、水蒸氣的流量測量 ：

  水蒸氣的流量測量條件和要求如下： 介質： 飽和水蒸氣； 管徑：750 mm； 操作溫度：153 ℃；操作壓力：0.6 MPa（A）；正常流量：81200 kg/h；精度要求：2.5%；直管段限制：＜30 D；成本限制：無。根據第 1 部分介紹的流量儀表選型的步驟，分析如下： 步驟 1  對照表 2 進行量計的初選 ，去掉不合適的類型，確定可用的流量計類型為第 1、2、4、5、10 組。

步驟 2  考察儀表性能 ，由于水蒸氣流量涉及到貿易交接，流量計精度不低于 2.5%[6]；由于流量計下游為蒸汽噴射器， 為了保證入口蒸汽的壓力，所以流量計的壓力損失要盡量小。 因此確定可用的流量計類型為第 1、2、4、5 組。 在能夠滿足測量精度的前提下，流量計的壓力損失對選型影響較大，因此從儀表性能方面對所選流量計進行排位如下：1.第2 組，2.第 5 組，3.第 4 組，4.第 1 組。

步驟 3  考察介質特性 ，主要考察雷諾數的計算結果，確定可用的流量計類型為第 1、2、4、5 組。步驟 4  考察安裝和維護 ，主要是考察流量計要求的直管段長度對安裝的限制。 經過比較，第 1、2、4、5組仍然滿足安裝和維護要求。

步驟 5  考察環境條件 ，候選儀表均可以滿足環境條件的要求。

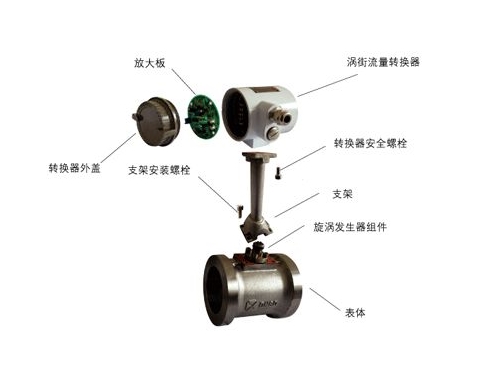

步驟 6  考察經濟條件 ，經濟條件的主要影響因素為購置費用、安裝費用和校準費用。 經過比較，對所選流量計進行排位如下：1.第 1 組，2.第 2 組，3.第 5 組，4.第 4 組。由于插入式流量計（渦街、渦輪）的測量精度受到儀表安裝的影響很大，根據對其它已經投產運行的裝置的調研情況來看， 插入式流量計 （渦街、渦輪）對于蒸汽測量的測量精度均不夠理想。 由于本項目對儀表購置成本沒有嚴格的限制，因此，將插入式渦輪、 插入式渦街流量計從待選清單中排除出去。 綜合上述分析，***終得出流量計的排位如下：1.第 2 組 （均速管 ），2.第 5 組 （ 渦街 ），3.第 1 組 （ 孔板、噴嘴）。 根據 HG/T20507 中的規定，上述 3 組流量計均應帶溫壓補償[7]。

2.2 、鹽水的流量測量：

  鹽水流量測量條件和要求如下：

  介質：鹽水；管徑：450 mm；操作溫度：68 ℃；操作壓力：0.28 MPa （A）； 正常流量：450 m3/h； 精度要求：1.5%；直管段限制：＜10 D；成本限制：無。根據第 1 部分介紹的流量儀表選型的步驟，分析如下：

步驟 1  對照表 2 進行流量計的初選 ，去掉不合適的類型，確定除了第 9 組以外，另外 9 組流量計均可以滿足。

步驟 2  考察儀表性能 ，鹽水流量測量不涉及計量，但要參與蒸發器的液位控制，所以對精度有一定要求。 對于低溫多效蒸餾海水淡化裝置來說，能耗是重要的考察指標， 從節約能源角度來考慮，選擇的流量計的壓力損失要盡量小。 經過比較，對所選流量計進行排位如下：1.第 6 組，2.第 7 組，3.第2 組，4.第 1 組。

  步驟 3  考察介質特性 ，主要考察雷諾數的計算結果，確定可用的流量計類型為第 1、2、6、7 組。步驟 4  考察安裝和維護，因為海水流量計的安裝位置位于設備下方的管廊上，為方便流量計的日常維護，應選擇傳感器與變送器能夠分體安裝的流量計。
  同時應考察流量計要求的直管段長度對安裝的限制。經過考察，1、2、6、7 組均滿足安裝和維護的需要。

步驟 5 考察環境條件，候選儀表均可以滿足環境條件的要求。

步驟 6 考察經濟條件，經濟條件的主要影響因素為購置費用、安裝費用和校準費用。 經過比較，對所選流量計進行排位如下：1.第 7 組，2.第 2 組，3.第 6 組，4.第 1 組。

  由于插入式流量計（電磁）的測量精度受到儀表安裝的影響很大，在資金充足的前提下，為保證測量結果的準確性，不建議使用插入式流量計（電磁）。 超聲波流量計（多普勒法）在使用中受管道振動、現場安裝等因素影響較大，在選型時應予以綜合考慮。 綜合上述分析，***終得出流量計的排位如下：1.第 6 組（電磁），2.第 7 組（多普勒法），3.第 2 組（均速管），4.第 1 組（文丘里管）。

2.3、產品水的流量測量：

海水流量測量條件和要求如下：

介質：水；管徑：600 mm；操作溫度：40 ℃；操作壓力：0.5 MPa（A）； 正常流量：1450 m3/h； 電導率：＜10 μs；精度要求：1.5%；直管段限制：＜10 D；成本限制：無。

  根據第 1 部分介紹的流量儀表選型的步驟，分析如下：

  步驟 1 對照表 2 進行流量計的初選，去掉不合適的類型，確定除了第 6、9 組以外，另外 8 組流量計均可以滿足。步驟 2 考察儀表性能，由于產品水流量測量涉及貿易交接，要求測量精度不低于 1.5%。 而且同海水流量測量一樣，從節約能源角度來考慮，選擇的流量計的壓力損失要盡量小。 經過比較，對所選流量計進行排位如下：1. 第 7 組，2. 第 5 組，3. 第 4組，4.第 1 組。

步驟 3 考察介質特性，主要考察雷諾數的計算結果，候選儀表均可以滿足要求。

步驟 4 考察安裝和維護，因為產品水流量計的安裝位置位于設備下方的管廊上，為方便流量計的日常維護，應選擇傳感器與變送器能夠分體安裝

的流量計；同時，應考慮流量計要求的直管段長度對安裝的限制。 經過考察，候選儀表均滿足安裝和維護的需要。

步驟 5 考察環境條件，候選儀表均可以滿足環境條件的要求。

步驟 6 考察經濟條件 ，經濟條件的主要影響因素為購置費用、安裝費用和校準費用。 經過比較，按照費用由低到高的順序對所選流量計進行排位如下：1.第 7 組，2.第 1 組，3.第 5 組，4.第 4 組。

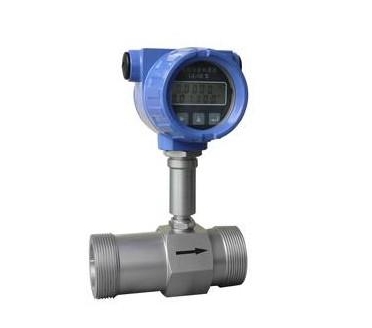

  綜合上述分析，***終得出流量計的排位為 1.第 7 組 （傳播速度差法 ），2.第 5 組 ，3.第 4 組 （渦輪 ），4.第 1 組（文丘里管、噴嘴）。





3、結語：

  在流量儀表的選型過程中，排除法是必要而且有效的方法。 需要注意的是，流量測量技術在不斷發展，流量儀表的性能在不斷提高，所以在選型時參考的表格需要不斷地更新。
