摘 要：玻璃轉子流量計在檢定過程中，因調節氣體流量的方法不同會直接影響檢定結果的準確度．針對這一問題，采用氧氣、二氧化碳２種氣體分別作為檢定介質，利用容積法對玻璃轉子流量計分別采用前調與后調流量的方法進行對比實驗．根據實測實驗數據進行分析研究，證實了對氣體流量的調節采用后調流量的方法，可使檢定誤差大大減小，因而進一步提高了檢定結果的準確度．這不僅對于實際檢定工作中提高檢定準確度有著重要的意義，同時提高了流量計實際使用時的準確性．
  在工礦企業中，需要進行氣體流量測量的場合隨處可見．目前，氣體流量的計量問題成為我國計量儀表發展的重點，很多問題都尚未得到解決．此外，氣體流量計的品種也不齊全，特別是大口徑、大流量的氣體流量計存在很多的問題．因此對于氣體流量計的準確性及其傳遞有著更為嚴格的要求^［１］．在流量計的實際使用過程中，一般都從儀器的選擇方面提高測量結果的準確度，但卻常常忽略了從***初的檢定來減小誤差的影響．但事實上，只有確保了檢定的準確性，才能減小氣體流量計使用誤差，從而進一步提高測量的準確度．

式中，Ｖ， 分別為流量標準裝置內排出的氣體體積，排出裝置的時間．Ｐ ，Ｐ ，Ｐ 分別為標準狀態下、流量標
τ Ｎ ｓ ｍ

準裝置內和流量計前的氣體壓力，Ｐ_Ｎ ＝１０１３２５Ｐａ．Ｔ_Ｎ ，Ｔ_ｓ，Ｔ_ｍ 分別為標準狀態下、流量標準裝置內和流量計前的氣體溫度^，ＴＮ ＝ ^（２７３．１５＋２０^）Ｋ＝２９３．１５Ｋ．將實際流量值Ｑ 與被檢流量計的顯示值Ｑ′相比較，利用公式（_２）可計算出被檢流量計示值相對誤差為^［５］

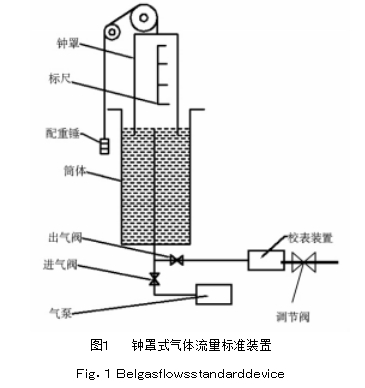

式中，_δｖ——— 被檢流量計示值相對誤差，Ｑ′——— 被檢流量計的顯示值，Ｑ——— 實際流量值．鐘罩式氣體流量標準裝置如圖１所示．


圖１ 鐘罩式氣體流量標準裝置

２、實驗數據處理：
２．１、氣體測量刻度換算：

日常使用的轉子流量計，由于轉子流量計制造廠家標定設備的限制，通常只能用水或者空氣來進行標

定，所以實驗中所用的檢定介質為非標定介質，應對轉子流量計讀數進行修正也稱為刻度換算．本實驗中標

準狀態下檢定點為１０００Ｌ／ｈ，氣體的密度受壓力、溫度變化的影響較大．因此，測量不同氣體時要進行刻度

換算．流量計的換算問題，實際上就是對于不同的流體浮子處于同一高度時，所反映出的流量值不同．這里使


分別為工作狀態下的氣體流量換算到標準狀態下的流量，被測氣體的壓力（即表壓力與大氣壓力之和）及溫

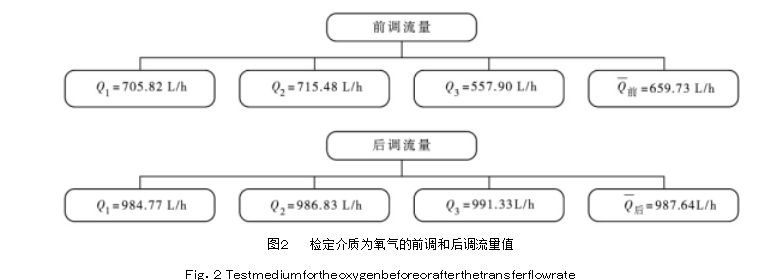

在檢定玻璃轉子流量計時，以上一組數據是以氧氣為介質進行實驗，壓力下所對應的２個值分別為_ｐｓ，_ｐｍ，即流量標準裝置內和流量計前氣體的壓力．實驗中標準狀態下檢定點為１０００Ｌ／ｈ，根據公式（３），對氧氣修正后的檢定點為９４５．４４Ｌ／ｈ．根據公式（１）、表１以及表２中氧氣的實驗數據可得前調和后調流量值如圖２所示．

圖２ 檢定介質為氧氣的前調和后調流量值

Ｆｉｇ．２ Ｔｅｓｔｍｅｄｉｕｍｆｏｒｔｈｅｏｘｙｇｅｎｂｅｆｏｒｅｏｒａｆｔｅｒｔｈｅｔｒａｎｓｆｅｒｆｌｏｗｒａｔｅ

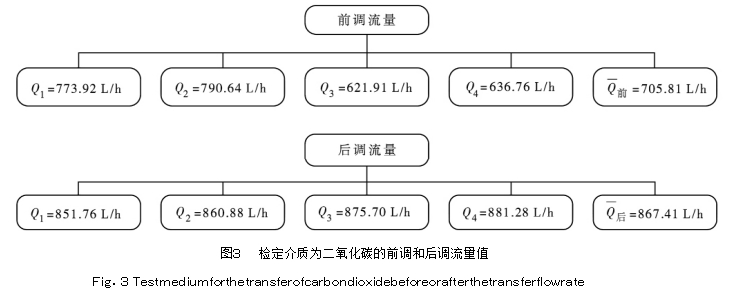

對于以二氧化碳為介質檢定轉子流量計時，其檢定點同樣選擇１０００Ｌ／ｈ，同理根據公式（１）、表３和表４中二氧化碳的實驗數據可得二氧化碳前調和后調流量值如圖３所示．


３、結論：
   從氧氣的實驗數據分析可知：前調流量平均值為６５９．７３Ｌ／ｈ，后調流量平均值為９８７．６４Ｌ／ｈ，后調流量均值與氧氣密度修正后檢定點９４５．４４Ｌ／ｈ的值更為接近．對于示值誤差，前調流量相對誤差為４３．３％，后調流量相對誤差為４．３％，后調流量的誤差遠遠小于前調流量的誤差值．從二氧化碳的實驗結果分析得到前調流量平均值為７０５．８１Ｌ／ｈ，后調流量平均值為８６７．４１Ｌ／ｈ，與密度修正后檢定點８０６．５３Ｌ／ｈ相比較，可以清楚看到后調流量均值更為接近修正后的檢定點．二氧化碳前調流量相對誤差為１４．３％，后調流量相對誤差為７．０％，進一步證實了在檢定玻璃轉子流量計時使用后調流量可使檢定結果更加準確，減小誤差對檢定結果的影響．
